錐體卷板機的工作原理介紹
2021/12/7 16:31:16??????點擊：

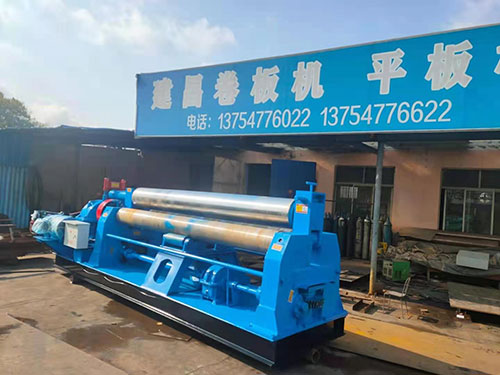

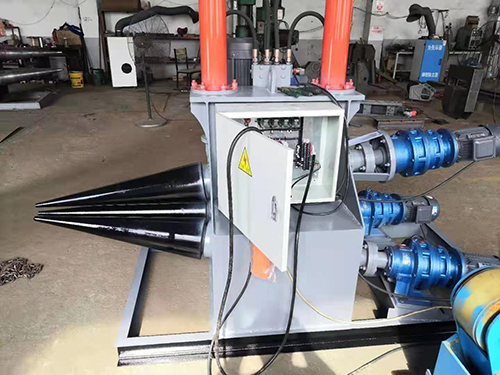

1.錐體卷板機工作原理：
對稱錐形卷板機上棒在兩輥子中心對稱位置，由液壓油缸作用于活塞作垂直升降運動，并由主減速器的末級齒輪帶動兩滾輪齒輪嚙合而作旋轉運動，為卷制板提供力矩。一卷板機，規格平整的塑性板在卷板機的三個工作輥(兩個下輥.一根上輥)之間，借助上輥的壓力和下輥的轉動，通過多道連續彎曲(內層壓縮變形，中間層不發生變化，外層拉伸變形)，產生塑性形變，卷成所需圓錐或圓錐。該機采用厚度小于20mm的卷板。
錐體卷板機主要結構是上輥裝置及壓下裝置.下輥裝置.主傳動裝置.翻轉裝置.左右機架及底座組成。
上輥裝置是由上輥.上輥軸承座等組成。
上輥材料為45#鋼鍛件，經HB245-285調質處理，兩頭軸承座安裝滑動軸承。
SF-2復合材料用于上輥滑動軸承。
壓下器由副電機驅動，通過減速器.蝸輪蝸桿.絲桿螺母以機械傳遞力矩，帶動上輥上下運動。螺母材料ZA27為鋅基合金材料；蝸桿材料45#鍛件，調質處理HB245-285。
下輥裝置包括下輥、下輥軸承座、下輥開式齒輪、下輥滑動軸承等。下滾筒是主動滾筒，通過主傳動的輸出齒輪.下輥開式齒輪，傳遞力矩。
下輥材料為45#鋼鍛件，經過調質處理的HB245-285；下輥齒輪材料為45#鋼，調質處理HB245-285;HRC45-50齒面高頻淬火。SF-2復合材料被用于下滾輪滑動軸承。
主要驅動裝置由主電機.齒輪減速器.剎車等組成。
2-4.翻轉裝置。
翻轉裝置由倒頭架、插頭等部分組成。
2-5.左邊的框架.底部。
左、右框架.底座為鋼板焊接件，焊后振動時效處理。
3.電控系統。
錐體卷板機的裝置報警器由電氣控制柜操作控制臺組成。功率電源380V/50HZ。主控開關具有短路保護和主機過載保護功能。電氣裝置的正反方向由交流接觸器控制，強電控制元件包括斷路器.熔斷器.接觸器.熱繼電器.按鈕.開關.指示燈等。
在控制柜內設置有成品卷取全過程控制按鈕.指示燈等，以實現全機操作和各個工作狀態的控制。
